Среднегрузовые полочные стеллажи
Среднегрузовые полочные стеллажи используются в складских, промышленных помещениях, торговых залах. Выдерживают нагрузку от 300 до 1000 кг на полку в зависимости от выбранных грузовых балок. Загрузка и разгрузка таких стеллажей осуществляется вручную. Их конструкция продуманна до мелочей, что делает такой стеллаж универсальным и удобным в использовании в любой сфере.
Стеллажи среднегрузовые полочные позволяют создавать целые системы, состоящие из двух и более секций, с различным количеством уровней хранения в каждом стеллажном ряду.

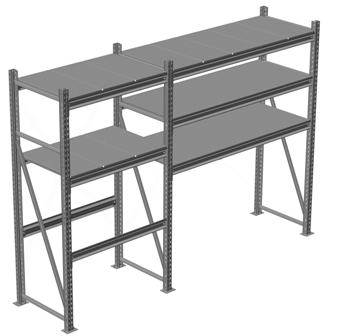

Среднегрузовой полочный стеллаж из двух секций | |
---|---|
|
Полочные стеллажи состоят из сборно-разборных рам и балок. Рамы стеллажа изготавливаются из оцинкованного или окрашенного полимером перфорированного профиля. Балки окрашиваются полимерной порошковой краской, устойчивой к коррозии и ударам. Цвета по каталогу RAL 5015 (синий).
Балка крепится к раме на зацепах, что позволяет легко менять высоту уровней хранения, не разбирая и не разгружая стеллаж.
Шаг переустановки ярусов хранения 37,5 мм
На балки укладывается металлический (оцинкованный, в полимере) настил или настил из плит ДСП.
Технические характеристики | |
---|---|
Тип профиля стоек, материал | прокатной, сталь Ст3 пс |
Ширина профиля стоек | 50 мм |
Покрытие рам | оцинкованное, полимерное |
Шаг переустановки балок | 37,5 мм |
Ширина рамы | 400; 500;600; 700; 800;1100 мм |
Высота рам | от 1,5м с шагом высоты рамы 0,3м |
Крепление балки к раме | зацепное |
Допустимая нагрузка на ярус (полку) | зависит от типа и длины балки |
Допустимая нагрузка на секцию | до 5400 кг |
Особенности среднегрузовых полочных стеллажей:
- возможность складирования коробок и неупакованных товаров;
- прямой доступ ко всем единицам товара;
- гибкость конфигурации;
- быстрое комплектование заказов;
- низкие инвестиционные затраты
Элементы стеллажей

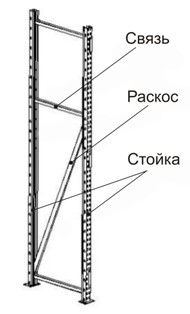

Рама среднегрузового полочного стеллажа представляет собой несущую ферменную конструкцию из двух перфорированных несущих стоек, соединенных между собой горизонтальными и диагональными связями при помощи болтовых соединений.
Стойка представляет собой гнутый металлический перфорированный профиль. На фронтальной поверхности стоек пробита перфорация с шагом 37,5 мм для установки кронштейнов грузовых балок.
РП 50 | |
---|---|
|
Балки (грузовые) - горизонтальные несущие элементы универсальных стеллажей стеллажей, на которые устанавливаются полки для размещения грузов.
44×24 | Z-60×35 | Z-82×35 | 90×50 |
![]() |
![]() |
![]() |
![]() |
Нагрузка на ярус универсального полочного стеллажа, кг | ||||||
Длина балки, мм | 900 | 1200 | 1500 | 1800 | 2100 | 2700 |
профиль 44×24 | 400 | 310 |
220 |
140 |
- |
- |
профиль Z-60×35 | 800 | 800 |
800 |
700 |
500 |
400 |
профиль Z-82×35 | 1000 | 1000 |
1000 |
1000 |
800 |
650 |
профиль 90×50 | - | 1000 |
1000 |
1000 |
1000 |
900 |
Примечание: нагрузка на ярус 1000 кг ограничивается несущей способностью кронштейнов.
Настил - укладывается на две параллельные грузовые балки и образует полку стеллажа. В среднегрузовых полочных стеллажах используется два типа настила: наборный металлический и сплошной настил из ДСП.

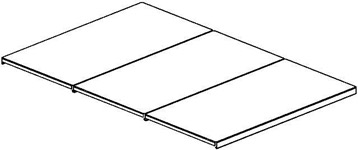

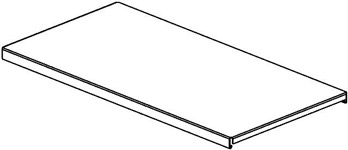

Настил из ДСП | Металлический наборный настил |
![]() |
![]() |

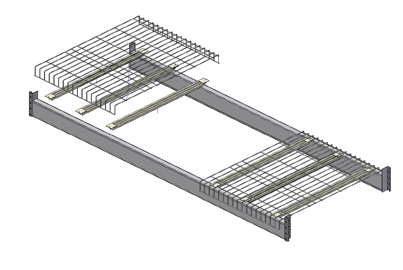

Сетчатый настил представляет собой полку (панель), сваренную из толстой (5 мм) проволоки и усиленную дополнительными рёбрами жёсткости.
Назначение сетчатого настила – применение в качестве усиленной полки (330 кг на 1 кв.м. полки) в Среднегрузовом полочном стеллаже.
Сетчатый настил может быть использован при хранении непалетированных грузов в таких сегментах дистрибьюции, как:
- Строительные материалы
- Автозапчасти
- Промышленная и бытовая химия
- Электротовары
- Продукты питания
- Метизная продукция и др.
Преимущества сетчатого настила полки:
- Отвечает нормам пожарной безопасности благодаря хорошей проливаемости полок спринклерной системой пожаротушения;
- Высокая светопроницаемость настила, что упрощает работу персонала склада и увеличивает безопасность работы;
- Высокая воздухопроницаемость обеспечивает хорошую вентиляцию грузов, что актуально для некоторых категорий товаров;
- Легко устанавливается и снимается без применения специальных инструментов;
- Покрыт антикоррозийной полимерной краской;
- Гигиеничен: благодаря конструкции сетчатый настил не накапливает пыль и грязь, имеет эстетичный внешний вид;
- Универсален: позволяет хранить широкий ассортимент товаров без использования паллет.
Технические характеристики | |
---|---|
Глубина сетчатого настила | 800 или 1100 мм (в зависимости от глубины стеллажа) |
Ширина одной панели |
850 мм |
Нагрузочная способность | до 330 кг. на 1 кв.м. (ячейка длинной 2,7 м выдерживает 1 тонну) |
Толщина прудка | 5 мм |
Размер ячейки | 200х50 мм (длинной стороной вглубь стеллажа) |
Покрытие |
полимерное RAL 5015 (базовый вариант) |

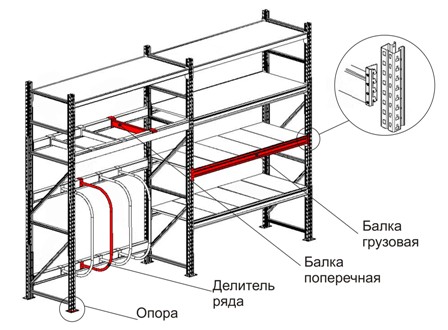

Поперечные балки устанавливаются на пару грузовых балок полочного стеллажа, и служат для усиления настила из ДСП.
Делитель ряда представляет собой гнутый С-образный элемент из трубы круглого сечения. Применяется при необходимости вертикального хранения длинномерных грузов различной номенклатуры. Делители устанавливаются на грузовые балки для разделения пространства и организованного хранения товара в секциях среднегрузового полочного стеллажа.
![]() |
![]() |

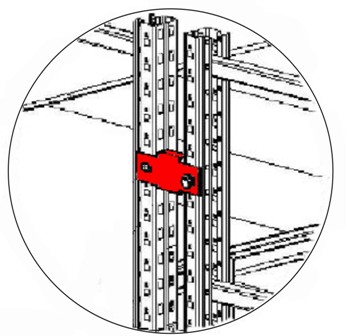

Соединители ряда применяются для соединения стеллажных рядов в единый блок, а также для соединения разрывов в стеллажном ряду при обходе колонн.
![]() |
![]() |

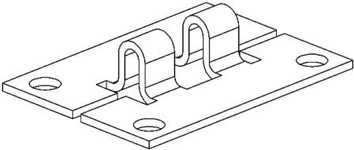

Опора обеспечивает устойчивое положение полочного стеллажа стеллажа на основании при необходимости крепления стеллажа к полу.
